交流电抗器和直流电抗器的区别
时间: 2019-04-24 21:55 浏览次数:
电力系统中所采取的电抗器 常见的有串联电抗器和并联电抗器。串联电抗器主要用来限制短路电流,也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。 220kV、110kV、35k
       电力系统中所采取的电抗器 常见的有串联电抗器和并联电抗器。串联电抗器主要用来限制短路电流,也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。 220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。可以通过调整并联电抗器的数量来调整运行电压。超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能,主要包括:
(1)轻空载或轻负荷线路上的电容效应,以降低工频暂态过电压。
(2)改善长输电线路上的电压分布。
(3)使轻负荷时线路中的无功功率尽可能就地平衡,防止无功功率不合理流动 同时也减轻了线路上的功率损失。
(4)在大机组与系统并列时 降低高压母线上工频稳态电压,便于发电机同期并列。
(5)防止发电机带长线路可能出现的自励磁谐振现象。
(6)当采用电抗器中性点经小电抗接地装置时,还可用小电抗器补偿线路相间及相地电容,以加速潜供电流自动熄灭,便于采用。

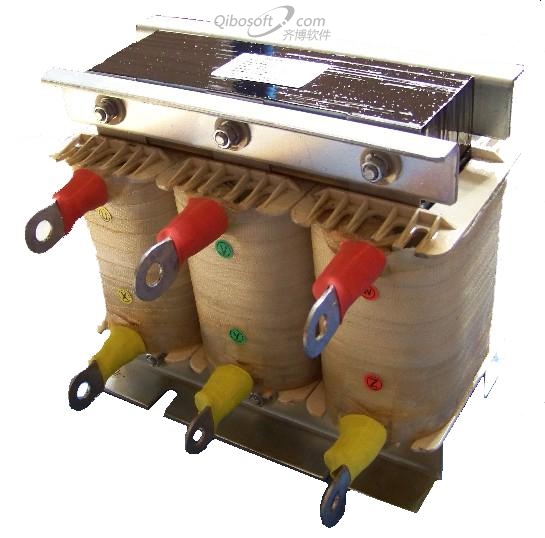

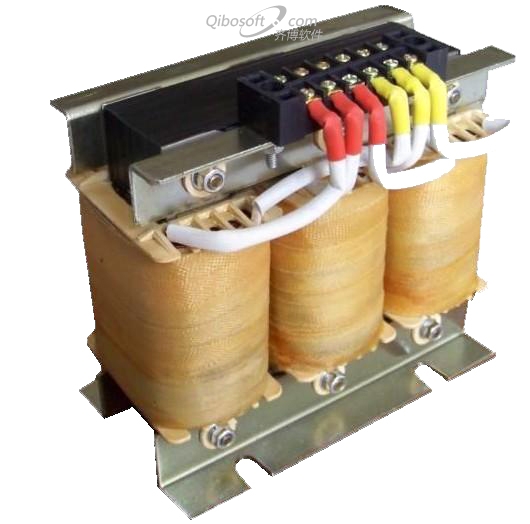

  电抗器的接线分串联和并联两种方式。串联电抗器通常起限流作用,并联电抗器经常用于无功补偿。

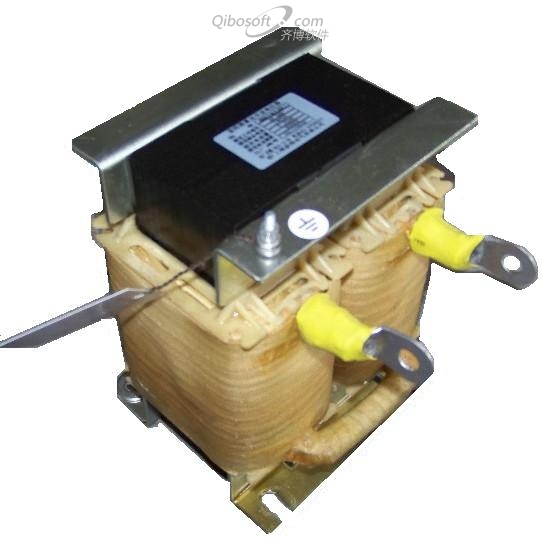

       在直流输电系统的直流电抗器:
       直流电抗器作用是将叠加在直流电流上的交流分量限定在某一规定值。 滤波电抗器,又称直流平波电抗器,用于变流器的直流侧,电抗器中流过的是具有交流分量的直流电流。它的作用是将叠加在直流电流上的交流分量限定在某一规定值。还用于并联变流器的直流侧对耦,降低断续极限,限制环流线路中的环流,以为应用直流快速开关切断故障电流时限制电流上升率还被用在电流,电压型变频器中间回路的直流平波,这可用于整流电源平波,以消除纹波。减小电流脉动值,改善输入功率因数。
